Moin,
ich hatte es schon mal in einem anderen Thread geschrieben, aber heute habe ich den Stecker bekommen.
Den Stecker, der in die meisten deutschen Mono- Autoradios aus der B- Kadett Zeit passt.

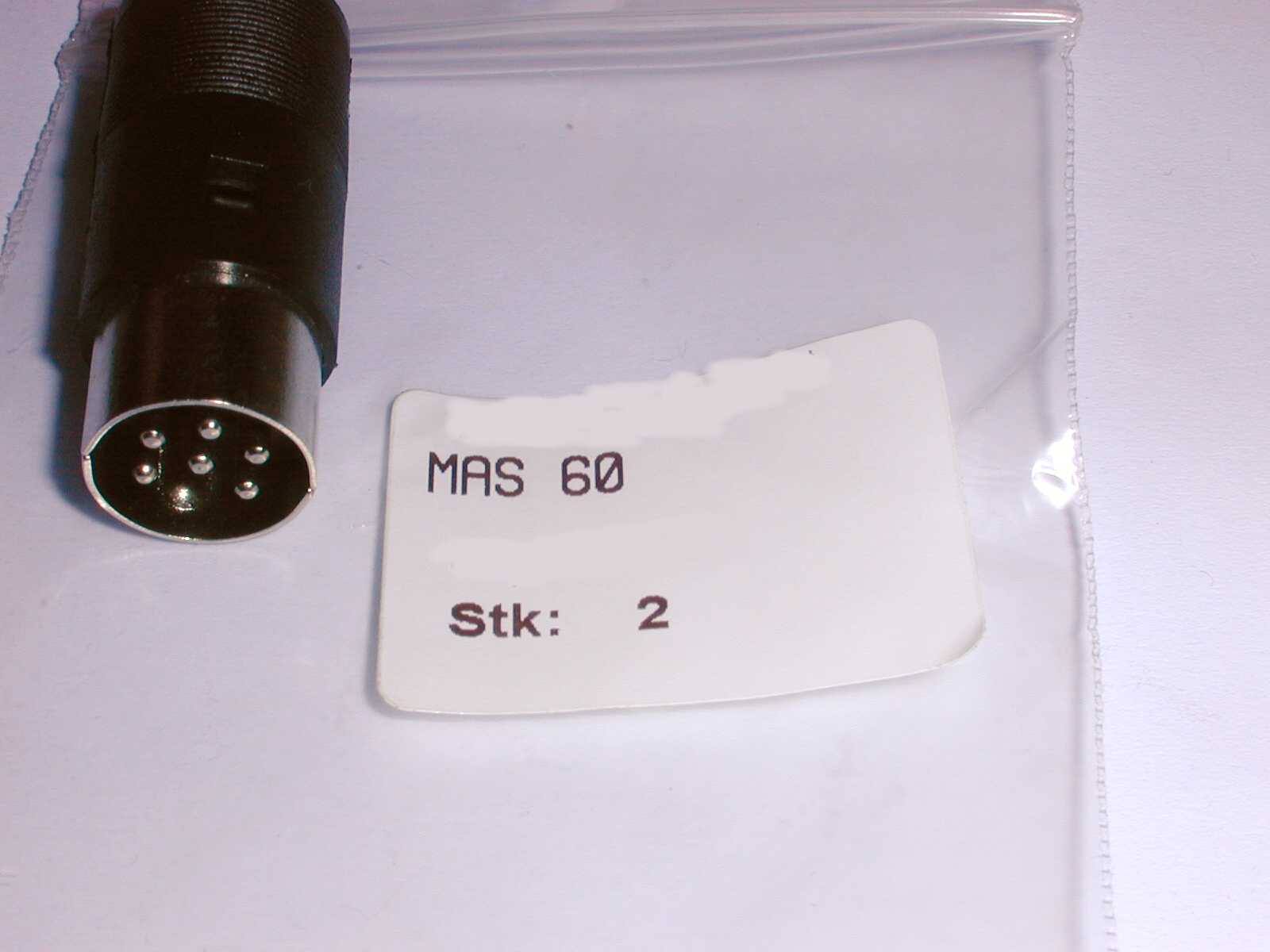

Es ist, wie damals vermutet, der Stecker MAS 60 von Reichelt Elektronik.
Da die ganzen Bilder leider vorerst verschwunden sind, habe ich hier nochmal welche. (das kommt auch der Ãœbersichtlichkeit zugute)
Die meisten Autoradios (nur Mono!) aus der Zeit haben einen 6 Poligen DIN Anschluss auf der Rückseite.
Dieser Anschluss (Buchse) ist mit einer Abdeckung versehen, in der zwei Stifte stecken.
Diese Stifte sind elektrisch miteinander verbunden. (also eine Brücke)
Wird die Abdeckung abgezogen, gibt das Radio ausser leisem Rauschen keinen Ton mehr von sich.
Diese Stifte verbinden nämlich den Radioteil mit dem Verstärkerteil des Radios.
Wenn man nun einen entsprechend beschalteten Stecker (eben jenen MAS 60) einsteckt,
der über ein abgeschirmtes Kabel mit einem Stecker (meist 3,5mm Stereo- Klinke) mit dem mp3 Player oder CD Player verbunden ist,
kann man dessen Signal (Musik, Hörspiel...) über das Autoradio wiedergeben. (als Kabel kann gut ein abgeschnittenes Kopfhörerkabel dienen)
Die Belegung der Buchse (von hinten auf die Buchse gesehen im Uhrzeigersinn gezählt)
ist:
1 Ausgang des Radioteils
2 Eingang des Verstärkerteils
5 Masse
Wird jetzt also die Abschirmung (Masse) des Kabels vom MP3 Player mit "5" (Masse des Radio- und Verstärkerteils) verbunden und die beiden Signalleitungen (meist rot und weiss, miteinander verbinden) an "2" angeschlossen,
tönt der Mp3 Player aus dem Autoradiolautsprecher.

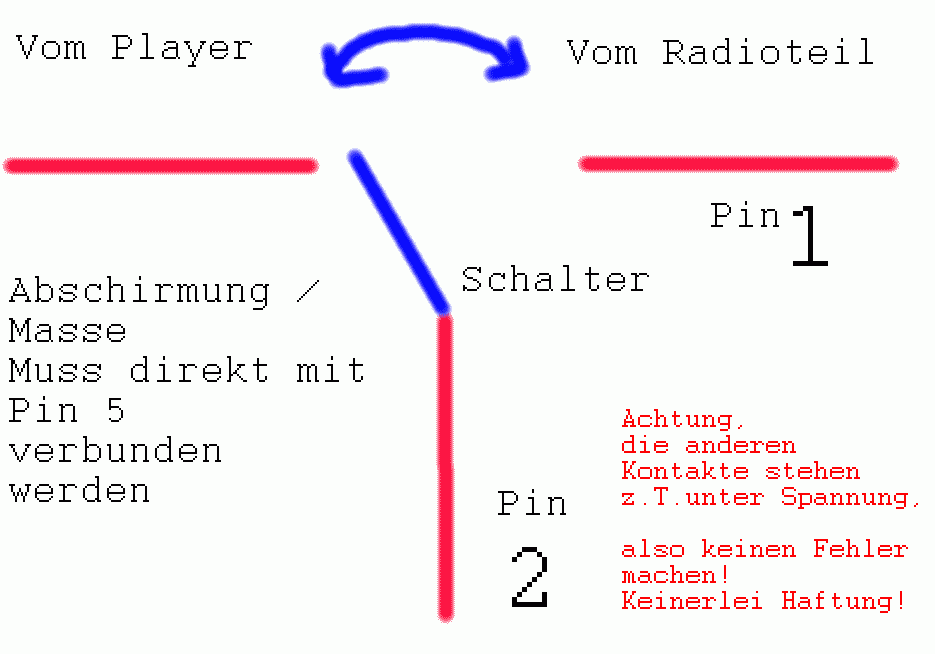

Um das Ganze etwas komfortabler zu gestalten, kann ein Umschalter mit angeschlossen werden.
Dann lässt sich zwischen Radio und Player umschalten.
Es hängen noch einige Bilder an.
Wer noch Fragen hat, kann diese gerne stellen.
Gruss, Jens
